فلزیاب تصویری روور سی 4

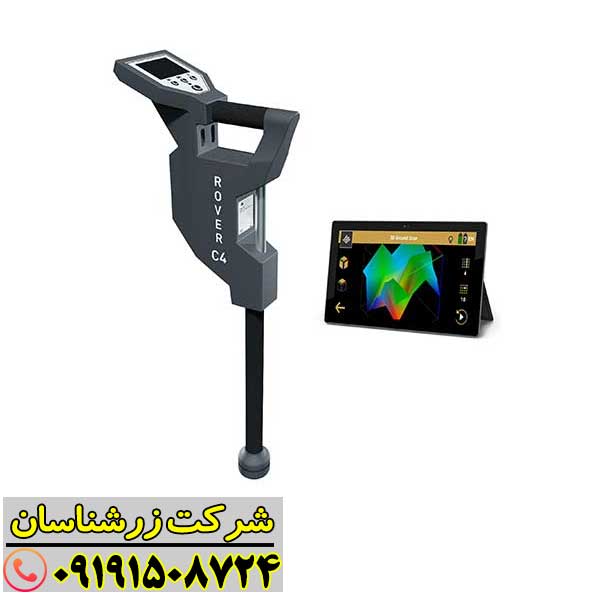

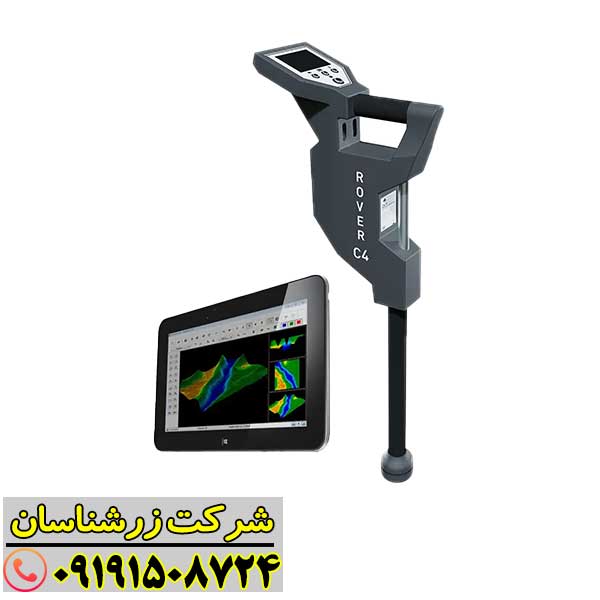

دستگاه فلزیاب تصویری روور سی 4 (OKM Rover C4) یکی از پیشرفته‌ترین دستگاه‌های اسکن زمین است.

برای شناسایی و تصویربرداری از اشیاء مدفون در زیر زمین طراحی شده است.

اسکنر rover c4 با استفاده از فناوری‌های نوین و الگوریتم‌های پیچیده، تصاویری سه بعدی و دقیق از زیر زمین ارائه می‌دهد که به کاربران امکان می‌دهد تا به راحتی اهداف مورد نظر خود را شناسایی کنند.

اسکنر روور سی 4 Rover c با ارسال امواج الکترومغناطیسی به داخل زمین و دریافت امواج بازتاب شده کار می‌کند.

نرم افزار دستگاه این امواج را پردازش کرده و تصاویری سه بعدی از زیر زمین ایجاد می‌کند.

دستگاه فلزیاب روور سی 4 یک ابزار قدرتمند و دقیق برای کاوش در زیر زمین است که به کاربران امکان می‌دهد تا به دنیای پنهان زیر پای خود دسترسی پیدا کنند.

با این حال، استفاده از این دستگاه نیازمند دانش و مهارت خاصی است.

Rover C4 با استفاده از حسگرهای الکترومغناطیسی پیشرفته، تغییرات و ناهنجاری‌ها در میدان مغناطیسی طبیعی زمین را اندازه‌گیری می‌کند.

این داده‌ها به صورت بی‌سیم به یک کامپیوتر منتقل شده و توسط نرم‌افزار Visualizer 3D Studio به یک تصویر سه‌بعدی بصری از زیر زمین تبدیل می‌شوند.

این تصویر به کاربر اجازه می‌دهد تا موقعیت، عمق، ابعاد و نوع تقریبی اهداف دفن شده (فلزات آهنی، فلزات غیرآهنی، حفره‌ها) را پیش از شروع حفاری، با دقت بالایی شناسایی و تحلیل کند.

همچنین این قابلیت تصویرسازی، مهمترین تفاوت Rover C4 با فلزیاب‌های سنتی و علت اصلی کارایی آن در کاوش‌های حرفه‌ای است.

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

معرفی فلزیاب تصویری روور سی 4

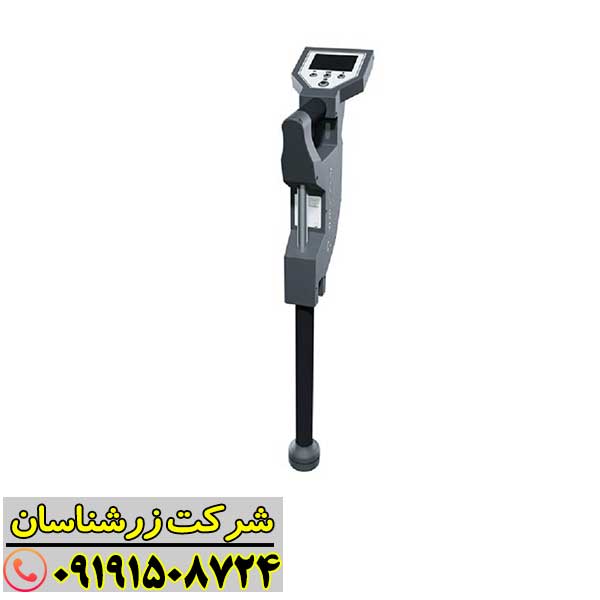

دستگاه فلزیاب روور سی 4 از شرکت OKM آلمان، یکی از پیشرفته‌ترین و کارآمدترین ابزارها در دنیای جستجوی گنجینه‌های زمینی است.

این محصول با استفاده از فناوری‌های نوین، دقت و قابلیت تشخیص فلزات و اشیاء ارزشمند را به شما ارائه می‌دهد.

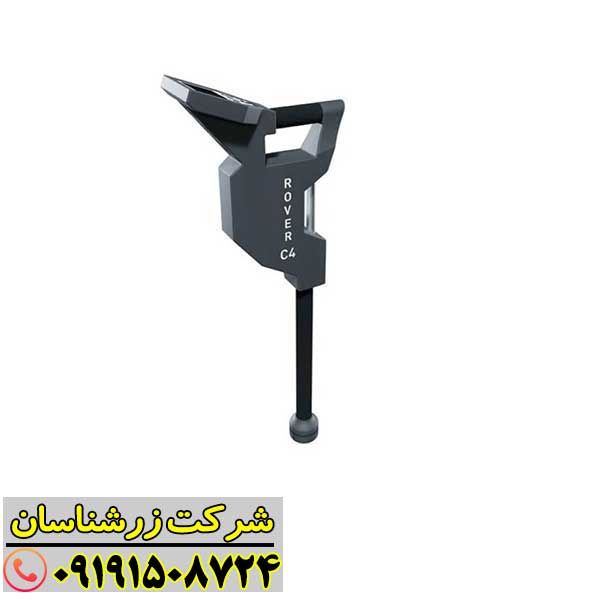

فلزیاب سه بعدی OKM Rover C4 یکی از دستگاه‌های مدرن در دنیا است که برای کشف و تشخیص فلزات زیرزمین طراحی شده است.

این فلزیاب تصویری از تکنولوژی GPR (Ground Penetrating Radar) بهره می‌برد.

به وسیله ارسال امواج الکترومغناطیسی و دریافت سیگنال‌های بازتابی از زیرزمین، امکان تصویربرداری و تجزیه و تحلیل لایه‌های زیرزمینی را فراهم می‌کند.

با استفاده از تکنولوژی و فناوری پیشرفته به کار گرفته شده است.

در تولید دستگاه روور سی فور به راحتی می توان زیر زمین را اسکن کرد و نتیجه آن را به صورت سه بعدی در برنامه ویژوالایزر تری دی استودیو مشاهده کرد.

جهت کسب اطلاعات بیشتر می توانید مقاله بهترین فلزیاب های بازار در سال ۱۴۰۴ (با بررسی کامل) را مطالعه کنید.

مشخصات فنی فلزیاب تصویری روور سی 4 عبارتند از:

• نام دستگاه: ROVER C4
• مارک: OKM
• سیستم تحقیق: تصویربرداری مستقیم
• هدف: گنجینه های باستان شناسی و فلزات گرانبها
• جستجوی زیرزمینی: عمق 25 متر
• گارانتی: 3 سال
• ساخت: کشور آلمان
• حالت های عملیاتی: اسکن زمین، اشاره گر پین، اسکن معدنی و مغناطیس سنج
• رابط کاربری گرافیکی: با پشتیبانی از زبان های مختلف
• چراغ روشنایی: چند لایه برای کار فلزیاب در محیط های تاریک
• حافظه دخیره سازی 4 گیگابایت
• پردازنده سی پی یو اصلی cotex -32 مگاهرتز
• نمایشگر 3/5 اینچ 320*480 پیکسل
• دمای کار 10 تا 60 درجه
• منوی زبان های مختلف همچون فارسی
• چراغ روشنایی جهت دید در زیر دستگاه
• دارای نرم افزار سه بعدی و قابل نسب بر روی لپ تاپ
• دارای هدفون بی سیم
• عمق کاوش مفید 6 متر

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

قابلیت های دستگاه روور سی 4

با این اسکنر زمینی سه بعدی تجربه گنج یابی شما ساده و آسان می شود، کار با این اسکنر از طریق صفحه نمایش لمسی آسان است.

این دستگاه دارای عمق کاوش ۱۸ متری می باشد و می تواند تمامی موارد و اهداف و اشیا مورد نظر را برای اپراتور کشف و نمایان سازد.

از این رو با استفاده از عمق کاوش بالا در کنار دقت بالای این دستگاه میتوان از آن برای یافتن اهداف دست نیافتنی که سایر اسکنر ها قادر به یافتن آن ها نیستند استفاده کرد.

استفاده از اسکنر rover c4 از طریق صفحه لمسی آسان است، می‌تواند گنج‌های گمشده و همچنین فضاهای خالی را شناسایی کند.

این آشکارساز همچنین به یک مدار LED مبتکرانه مجهز شده است، که به صورت بصری اهداف زیرزمینی را در حین اسکن زمین نشان می دهد.

نور رنگی را برای تجسم مواد معدنی و حفره های شناسایی شده منتشر می کند.

ویژگی های فلزیاب تصویری روور سی 4 عبارتند از:

• دقت بالا: این دستگاه با استفاده از سنسورهای پیشرفته و الگوریتم‌های پردازش تصویر، تصاویری با کیفیت بالا و وضوح بسیار خوب تولید می‌کند.
• عمق کاوش قابل توجه: قادر است تا عمق قابل توجهی در زمین نفوذ کرده و اشیاء مدفون را شناسایی کند.
• سهولت استفاده: این دستگاه دارای رابط کاربری ساده و کاربرپسندی است که به کاربران امکان می‌دهد به راحتی با آن کار کنند.
• کاربردهای متنوع: در زمینه‌های مختلفی مانند باستان‌شناسی، گنج‌یابی، بازرسی‌های امنیتی و جستجوی زیرساخت‌ها کاربرد دارد.
• اسکن سه بعدی: این دستگاه قادر است تصاویری سه بعدی از زیر زمین ایجاد کند که به کاربران امکان می‌دهد تا به طور کامل از ساختار زیرزمینی آگاه شوند.
• تشخیص مواد مختلف: می‌تواند انواع مختلف مواد از جمله فلزات، حفره‌ها، تونل‌ها و مواد آلی را تشخیص دهد.
• نرم افزار قدرتمند: نرم افزار همراه این دستگاه به کاربران امکان می‌دهد تا داده‌های جمع‌آوری شده را پردازش و تجزیه و تحلیل کنند و تصاویر سه بعدی با کیفیت بالا ایجاد کنند.
• قابلیت حمل و نقل آسان: به دلیل وزن کم و طراحی ارگونومیک، به راحتی قابل حمل و نقل است.

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

اجزای اسکنر rover c4 شامل موارد زیر است:

• دارای سیستم سه بعدی
• واحد کنترل
• پاور پک شامل شارژر و آداپتور مسافرتی
• سنسور استاندارد با مدار LED
• سوپر سنسور با مدار LED
• بلوتوث USB
• کیف حمل ضد آب و ضد ضربه
• یک رایانه لوحی مبتنی بر ویندوز
• هدفون بی سیم (بلوتوثی)

تنظیمات حرفه‌ای Rover C4 برای بهترین نتیجه در انواع خاک

1. انتخاب پروب (Probe) مناسب:

• پروب استاندارد (Standard Probe): این پروب کوچک‌تر و سبک‌تر است. برای کاوش‌های عمومی، تشخیص اهداف نزدیک‌تر به سطح، و به خصوص برای حالت مغناطیس‌سنج (Magnetometer) جهت پاک‌سازی منطقه از زباله‌های آهنی سطحی، بسیار مناسب است.
• سوپر سنسور (Super Sensor): این پروب بزرگ‌تر و دارای حساسیت بالاتری است. برای تمام حالت‌های عملیاتی (از جمله اسکن سه‌بعدی و اسکن مواد معدنی) و برای حداکثر عمق‌زنی و وضوح تصویر در اسکن سه‌بعدی، همیشه از سوپر سنسور استفاده کنید. این پروب داده‌های دقیق‌تری را جمع‌آوری می‌کند.
• نکته طلایی: برای بهترین نتیجه در اسکن سه‌بعدی و عمق‌زنی، همیشه سوپر سنسور را ترجیح دهید. پروب استاندارد را فقط برای پاک‌سازی سریع سطح با حالت مغناطیس‌سنج به کار ببرید.

2. کالیبراسیون و آماده‌سازی دستگاه:

• مطالعه دقیق دفترچه راهنما: قبل از شروع، حتماً دفترچه راهنمای Rover C4 را مطالعه کنید تا با تمام مراحل کالیبراسیون و نگهداری آشنا شوید.
• بررسی باتری: اطمینان حاصل کنید که باتری‌های دستگاه و تبلت/لپ‌تاپ کاملاً شارژ شده‌اند.
• به‌روزرسانی نرم‌افزار: همیشه از آخرین نسخه نرم‌افزار Visualizer 3D Studio استفاده کنید. به‌روزرسانی‌ها می‌توانند شامل بهبود الگوریتم‌ها و عملکرد دستگاه باشند.
• اتصال بلوتوث پایدار: مطمئن شوید که اتصال بلوتوث بین دستگاه و تبلت/لپ‌تاپ پایدار و بدون قطعی است. در صورت نیاز، فاصله را کمتر کنید.

3. تنظیمات نرم‌افزاری در Visualizer 3D Studio:

• انتخاب نوع خاک (Soil Type Selection):

  • نکته طلایی: این یکی از مهمترین تنظیمات در نرم‌افزار است که مستقیماً بر محاسبه عمق و نمایش صحیح اهداف تأثیر می‌گذارد. قبل از شروع اسکن، نوع خاک منطقه خود را به درستی در نرم‌افزار انتخاب کنید.
  • روش: نرم‌افزار گزینه‌هایی مانند “خاک مرطوب”، “خاک خشک”، “خاک رس”، “ماسه” و… را ارائه می‌دهد. اگر نوع خاک منطقه خود را نمی‌دانید، می‌توانید با کمی حفاری کوچک یا مشاهده ظاهر خاک، آن را حدس بزنید. انتخاب نادرست نوع خاک می‌تواند منجر به خطاهای قابل توجه در تخمین عمق شود.
  • چرا اینگونه؟ خواص دی‌الکتریک و مغناطیسی خاک، بر انتشار میدان‌های الکترومغناطیسی و در نتیجه بر نحوه تعامل آن‌ها با اهداف دفن شده تأثیر می‌گذارد. نرم‌افزار برای تفسیر دقیق داده‌ها به این اطلاعات نیاز دارد.

• تعیین ابعاد میدان اسکن:

  • قبل از شروع اسکن، ابعاد دقیق منطقه مورد نظر را در نرم‌افزار (طول، عرض، تعداد خطوط اسکن) وارد کنید. این کار به نرم‌افزار کمک می‌کند تا یک مدل دقیق از منطقه بسازد.

4. تکنیک اسکن در میدان (بسیار حیاتی برای دقت و عمق):

• حرکت یکنواخت و ثابت:

  • نکته طلایی: سنسور را با سرعت کاملاً یکنواخت و ثابت روی زمین حرکت دهید. از توقف‌های ناگهانی یا حرکت‌های تند و کند اجتناب کنید.
  • چرا؟ تغییر سرعت می‌تواند باعث ایجاد ناهنجاری‌های مصنوعی در داده‌ها شود و تفسیر تصویر سه‌بعدی را دشوار کند.

• حفظ ارتفاع ثابت:

  • نکته طلایی: سنسور را تا حد امکان نزدیک به سطح زمین (حدود 2-5 سانتی‌متر) و در ارتفاع ثابت نگه دارید.
  • چرا؟ نوسانات عمودی زیاد می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد و ناهنجاری‌های کاذب ایجاد کند.

• فاصله بین خطوط (Pace/Step Width):

  • نکته طلایی: فاصله بین خطوط اسکن را به درستی تنظیم کنید. برای اسکن‌های دقیق‌تر و کشف اهداف کوچک‌تر، فاصله خطوط را کمتر کنید. برای اسکن سریع‌تر مناطق بزرگ و اهداف بزرگ، می‌توانید فاصله را کمی بیشتر کنید.
  • روش: این تنظیم در نرم‌افزار انجام می‌شود. برای بهترین نتیجه، فاصله خطوط را 0.5 تا 1 متر در نظر بگیرید (بسته به اندازه هدف مورد انتظار).
  • چرا؟ فاصله‌یابی مناسب تضمین می‌کند که هیچ بخشی از منطقه از دید سنسور پنهان نمی‌ماند.

• جهت اسکن (Scan Direction):

  • معمولاً اسکن‌ها به صورت موازی (Parallel) انجام می‌شوند. می‌توانید اسکن دو جهته (Bi-directional) را نیز فعال کنید که در آن هم در رفت و هم در برگشت، داده‌ها جمع‌آوری می‌شوند. این حالت می‌تواند سرعت اسکن را افزایش دهد اما برخی اپراتورها معتقدند اسکن تک‌جهته (Single-directional) دقت بالاتری دارد.

• پاک‌سازی منطقه از زباله‌های سطحی (قبل از اسکن 3D):

  • نکته طلایی: قبل از انجام اسکن سه‌بعدی، از حالت مغناطیس‌سنج (Magnetometer) با پروب استاندارد استفاده کنید و هرگونه فلز آهنی کوچک و سطحی (میخ، قوطی، تکه‌های آهن و…) را که می‌تواند در نتایج اسکن سه‌بعدی تداخل ایجاد کند، از منطقه خارج کنید.
  • چرا؟ این زباله‌ها می‌توانند ناهنجاری‌های شدیدی ایجاد کنند و سیگنال‌های اهداف عمیق‌تر را بپوشانند یا باعث تفسیر نادرست شوند.

5. تحلیل حرفه‌ای در Visualizer 3D Studio:

• چرخش و بزرگنمایی: از قابلیت‌های چرخش و بزرگنمایی تصویر سه‌بعدی برای مشاهده هدف از زوایای مختلف استفاده کنید.
• فیلترها و تنظیمات نمایش: نرم‌افزار امکان اعمال فیلترها و تنظیمات نمایش مختلف (مانند تغییر رنگ‌ها، تنظیم آستانه نمایش ناهنجاری‌ها) را فراهم می‌کند. با این فیلترها بازی کنید تا بهترین و واضح‌ترین تصویر از اهداف را به دست آورید.

• تفسیر سیگنال‌های رنگی:

  • قرمز/طلایی: نشان‌دهنده فلزات باارزش (غیرآهنی).
  • آبی/سبز: نشان‌دهنده فلزات آهنی.
  • بنفش/آبی تیره: نشان‌دهنده فضاهای خالی (حفره‌ها، تونل‌ها).
  • نکته: هرچه رنگ‌ها قوی‌تر و توده‌ای‌تر باشند، نشان‌دهنده هدف بزرگ‌تر یا نزدیک‌تر است. پراکندگی رنگ‌ها می‌تواند ناشی از نویز یا اهداف بسیار کوچک باشد.
• صبر در تحلیل: تحلیل داده‌های سه‌بعدی نیاز به صبر و تجربه دارد. هر ناهنجاری بلافاصله به معنای گنج نیست. ممکن است ناشی از تغییرات طبیعی خاک، سنگ‌های بزرگ یا ریشه‌های درخت باشد.

6. تمرین مداوم و کسب تجربه:

• نکته طلایی: هیچ تنظیم حرفه‌ای بدون ساعت‌ها تمرین در میدان‌های مختلف کارآمد نخواهد بود. اهداف مصنوعی (مانند یک صندوق فلزی، چند سکه، یا یک لوله پلاستیکی برای شبیه‌سازی حفره) را در عمق‌های مختلف دفن کنید و بارها و بارها اسکن کنید.
• هدف: با نحوه نمایش اهداف مختلف در نرم‌افزار و تفاوت آن‌ها با نویز و ناهنجاری‌های طبیعی آشنا شوید. این تجربه به شما کمک می‌کند تا در میدان‌های واقعی، سیگنال‌های باارزش را از سیگنال‌های بی‌ارزش تفکیک کنید.

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

امکانات دستگاه فلزیاب روور سی 4 عبارتند از:

• جستجوی گنجینه‌های باستانی
• اسکن زیر زمین جهت مشاهده اشیای مختلف
• اسکن سه بعدی زیر زمین برای مشاهده تونل و حفره
• کشف معادن و ذخایر معدنی زیر زمین
• کاربرد در زمینه نظامی
• استفاده در پروژه‌های زیرساختی و حفاری
• استفاده در مطالعات زمین‌شناسی و اکتشافی
• جستجوی فلزات گمشده در هر مکانی
• پیدا کردن سازه های زیر زمینی
• کشف لوله‌ها و تونل‌های زیرزمینی
• استفاده در پیدا کردن گنج و دفینه های پنهان شده
• اسکن سه بعدی زیر زمین برای مشاهده فلزات
• استفاده در مبحث باستان شناسی

عمق زنی اوکاام روورسی 4

سیستم روور سی ۴ دارای عمق کاوش ۱۸ متری است و می‌تواند تمامی موارد و اهداف و اشیا مورد نظر را برای اپراتور کشف و مشخص کند.

عمق کاوش بالا در کنار دقت بالا این فلزیاب را برای یافتن اهداف دست نیافتنی که سایر فلزیاب ها قادر به یافتن آنها نیستند عالی کرده است.

این طلایاب علاوه بر اینکه می‌تواند فلزات گرانبها را کشف کند، حفرات و تونل‌ها را کشف خواهد کرد و در معدن‌یابی هم مورد استفاده قرار گیرد.

حتی برای یافتن کابل‌ها و فلزات به کار گرفته شده در سازه‌های مختلف هم از آن استفاده می‌شود.

در این محصول شرکت او کی ام آلمان میتوان تصاویر اشیاء و اجسام را به صورت زنده مشاهده کرد.

حتی اگر این مواد در زیر ساروج باشند و شما بعد از آنالیز این داده‌ها و تصاویر می توانید با اختیار خودتان تصمیم به حفاری بگیرید.

بالانس طلایاب OKM Rover C4 به طور خودکار تنظیم می‌شود و شما نیازی به تنظیم لحظه به لحظه بالانس ندارید.

فلزیاب بخریم یا اجاره کنیم؟ مقایسه کامل هزینه‌ها و مزایا جهت کسب اطلاعات بیشتر شما کاربران می توانید با کارشناسان مجرب شرکت زرشناسان در ارتباط باشید.

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

بررسی تخصصی Rover C4: از اسکن سه‌بعدی تا تشخیص عمق دقیق

فلزیاب OKM Rover C4 یک دستگاه اسکنر سه‌بعدی زمین (3D Ground Scanner) پیشرفته است که توسط شرکت آلمانی OKM تولید می‌شود.

البته این دستگاه برای کاوشگران حرفه‌ای، باستان‌شناسان و جویندگان گنج طراحی شده است.

برخلاف فلزیاب‌های سنتی که صرفاً با صدا یا نمایشگرهای ساده کار می‌کنند، قابلیت ارائه تصاویر سه‌بعدی از زیر زمین را دارد.

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

1. تکنولوژی اسکن سه‌بعدی زمین (3D Ground Scan):

• حسگرهای پیشرفته (SCMI-15-D): Rover C4 از حسگرهای الکترومغناطیسی با تکنولوژی SCMI-15-D استفاده می‌کند. این حسگرها قادرند تغییرات و ناهنجاری‌های میدان مغناطیسی زمین را با دقت بالا ثبت کنند. هرگونه شیء دفن شده (فلزی، غیرفلزی) یا ساختار زیرزمینی (فضای خالی) باعث ایجاد این ناهنجاری‌ها می‌شود.
• جمع‌آوری داده‌ها: در حالت “3D Ground Scan”، کاربر به صورت منظم و با الگوی مشخص (معمولاً شبکه‌ای) روی زمین حرکت می‌کند و حسگرها داده‌ها را در نقاط مختلف جمع‌آوری می‌کنند. نرخ نمونه‌برداری بالا (1024 مقدار در ثانیه) و وضوح اندازه‌گیری 16 بیتی، به جمع‌آوری اطلاعات دقیق کمک می‌کند.
• انتقال بی‌سیم داده‌ها (بلوتوث 5.1): داده‌های جمع‌آوری شده به صورت بی‌سیم از طریق بلوتوث به یک تبلت یا لپ‌تاپ منتقل می‌شوند. این انتقال سریع و بدون نیاز به کابل، راحتی کار در میدان را افزایش می‌دهد.
• نرم‌افزار Visualizer 3D Studio: قلب تحلیل داده‌ها، نرم‌افزار Visualizer 3D Studio است. این نرم‌افزار داده‌های خام را به تصاویر سه‌بعدی از زیر زمین تبدیل می‌کند. کاربر می‌تواند این تصاویر را از زوایای مختلف مشاهده کند، بزرگنمایی کرده و به تحلیل آن‌ها بپردازد.

2. تشخیص عمق دقیق:

• نمایش سه‌بعدی: در نرم‌افزار Visualizer 3D، اهداف شناسایی شده به صورت اشکال سه‌بعدی با رنگ‌های مختلف نمایش داده می‌شوند.
• تعیین موقعیت و عمق: نرم‌افزار نه تنها موقعیت دقیق (طول و عرض جغرافیایی) هدف را نشان می‌دهد، بلکه با تحلیل داده‌های سنسور و با توجه به نوع خاک انتخابی توسط کاربر، عمق تقریبی آن را نیز محاسبه می‌کند. این قابلیت بسیار مهم است، زیرا به کاوشگر کمک می‌کند تا پیش از حفاری، میزان کار لازم را تخمین بزند.
• محاسبه ابعاد: علاوه بر عمق، Visualizer 3D Studio می‌تواند ابعاد تقریبی (طول، عرض، ارتفاع) اهداف دفن شده را نیز محاسبه کند. این ویژگی به تمایز بین یک سکه کوچک و یک صندوقچه بزرگ کمک می‌کند.
• حداکثر عمق کاوش: بسته به اندازه هدف و شرایط خاک، Rover C4 می‌تواند اهداف را تا عمق‌های قابل توجهی شناسایی کند. بر اساس اطلاعات شرکت OKM، این دستگاه می‌تواند به عمق 25 متر (82 فوت) دست یابد که برای یک دستگاه اسکنر زمینی، عمق بسیار چشمگیری محسوب می‌شود. البته این عمق برای اهداف بسیار بزرگ و در شرایط ایده‌آل خاک است.

3. تفکیک فلزات و حفره‌ها (Discrimination):

• تفکیک رنگی در نرم‌افزار: یکی از ویژگی‌های کلیدی Rover C4، قابلیت تفکیک بصری اهداف در نرم‌افزار Visualizer 3D است.
  • فلزات آهنی (Ferrous Metals): معمولاً با رنگ‌های خاصی (مانند آبی یا سبز) نمایش داده می‌شوند. (مثلاً آهن، فولاد).
  • فلزات گرانبها (Precious Metals): اغلب با رنگ‌های دیگر (مانند قرمز یا طلایی) نشان داده می‌شوند. (مثلاً طلا، نقره، برنز، مس).
  • حفره‌ها و فضاهای خالی (Voids/Cavities): این ساختارها (مانند تونل‌ها، غارها، اتاقک‌ها، قبرها، زیرزمین‌ها) نیز با رنگ‌های متفاوتی (مثلاً بنفش یا آبی تیره) در تصویر سه‌بعدی نمایش داده می‌شوند.
• LED Orbit (مدار LED) در پروب‌ها: هم پروب استاندارد و هم سوپر سنسور مجهز به یک “مدار LED” هستند که در حین اسکن، با رنگ‌های مختلف (قرمز برای فلز، آبی برای حفره/سفید برای عدم وجود) وجود هدف را به صورت بصری و فوری نشان می‌دهند. این یک تفکیک اولیه و سریع را در میدان فراهم می‌کند.

4. حالت‌های عملیاتی (Operating Modes):

Rover C4 از چندین حالت عملیاتی پشتیبانی می‌کند که هر یک برای کاربرد خاصی طراحی شده‌اند:

• 3D Ground Scan (اسکن سه‌بعدی زمین): حالت اصلی برای ایجاد تصاویر سه‌بعدی و تحلیل کامل زیر زمین.
• Pinpointer (نقطه زن): برای تعیین دقیق موقعیت یک هدف کشف شده. این حالت به کاوشگر کمک می‌کند تا نقطه دقیق حفاری را قبل از شروع کار مشخص کند.
• Mineral Scan (اسکن مواد معدنی): این حالت به طور خاص برای شناسایی ذخایر طلای طبیعی (رگه‌های طلا، کانی‌های طلا) طراحی شده است.
• Magnetometer (مغناطیس‌سنج): برای پاک‌سازی میدان اسکن از اشیاء فلزی کوچک آهنی نزدیک به سطح (مانند میخ، قوطی، سیم). این کار باعث بهبود نتایج اسکن سه‌بعدی می‌شود، زیرا تداخلات سطحی را از بین می‌برد.

5. پروب‌های قابل تعویض (Exchangeable Probes):

Rover C4 با دو نوع پروب (حسگر) اصلی عرضه می‌شود که هر یک برای کاربردهای مختلف بهینه شده‌اند:

• Standard Probe (پروب استاندارد): کوچک‌تر و سبک‌تر است و برای اسکن‌های عمومی و حالت مغناطیس‌سنج مناسب است.
• Super Sensor (سوپر سنسور): پروب بزرگتر و حساس‌تر است که برای تمام حالت‌های عملیاتی (از جمله Mineral Scan و Pinpointer) و ارائه تصاویر سه‌بعدی با وضوح بالاتر و عمق نفوذ بیشتر مورد استفاده قرار می‌گیرد.

6. قابلیت‌های دیگر:

• صفحه نمایش لمسی: دستگاه دارای یک صفحه نمایش لمسی رنگی است که کار با آن را آسان می‌کند. همچنین دکمه‌های فیزیکی جایگزین نیز برای کنترل دستگاه وجود دارند.
• رابط کاربری چندزبانه: پشتیبانی از چندین زبان برای سهولت استفاده توسط کاربران مختلف.
• حافظه داخلی: 4 گیگابایت حافظه داخلی برای ذخیره داده‌های اندازه‌گیری.
• باتری یکپارچه: دارای باتری داخلی قابل شارژ برای استفاده میدانی.
• طراحی مقاوم: با وجود قابلیت‌های پیشرفته، در یک محفظه مقاوم (مانند Pelican case) ارائه می‌شود که برای استفاده در فضای باز مناسب است.

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

تکنولوژی‌های پیشرفته در فلزیاب تصویری Rover C4: چگونه کار می‌کند؟

فلزیاب تصویری OKM Rover C4 یک دستگاه پیشرفته در زمینه اسکن سه‌بعدی زمین است که بر خلاف فلزیاب‌های معمولی که بر اساس سیگنال‌های صوتی یا عددی کار می‌کنند، یک تصویر گرافیکی از زیر زمین ارائه می‌دهد.

همچنین این توانایی، حاصل ترکیب چندین تکنولوژی پیشرفته است که به صورت هماهنگ عمل می‌کنند:

1. اصل کارکرد: سنسورهای الکترومغناطیسی (SCMI-15-D) و تغییرات میدان مغناطیسی

• هدف: Rover C4 یک “گرادیومتر مغناطیسی” و “سنسور سنجش پالس” است. این دستگاه به طور مستقیم اشعه یا سیگنالی قوی به زمین ارسال نمی‌کند (مانند فلزیاب‌های VLF یا PI). در عوض، آن از میدان مغناطیسی طبیعی زمین و تغییرات آن برای شناسایی ناهنجاری‌ها استفاده می‌کند.

• عملکرد:

  • اندازه‌گیری ناهنجاری‌ها: سنسورهای SCMI-15-D با دقت بسیار بالا (16 بیتی)، کوچکترین تغییرات و ناهنجاری‌ها را در میدان مغناطیسی طبیعی زمین اندازه‌گیری می‌کنند.
  • منشأ ناهنجاری: هر شیء دفن شده (فلزی یا غیرفلزی)، ساختار زیرزمینی (تونل، حفره، غار، اتاقک)، یا حتی تغییر در ترکیب خاک (مثلاً توده‌ای از خاک متفاوت) باعث ایجاد یک ناهنجاری محلی در این میدان مغناطیسی می‌شود.
  • فلزات فرومغناطیس (آهنی): وجود فلزات آهنی (مانند آهن، فولاد) به دلیل خواص مغناطیسی ذاتی آن‌ها، به طور مستقیم بر میدان مغناطیسی زمین تأثیر می‌گذارد و باعث ایجاد ناهنجاری‌های قابل تشخیص می‌شوند.
  • فلزات غیرفرومغناطیس (گرانبها): فلزاتی مانند طلا، نقره یا مس، خودشان میدان مغناطیسی قوی تولید نمی‌کنند. اما حضور طولانی‌مدت آن‌ها در خاک می‌تواند باعث ایجاد یک “هاله” (Halo) از مواد معدنی اکسید شده در اطرافشان شود که این هاله مغناطیسی توسط سنسورها قابل تشخیص است. همچنین، تغییر در چگالی خاک ناشی از وجود یک شیء فلزی سنگین، می‌تواند باعث تغییر در خواص الکترومغناطیسی خاک اطراف شود که باز هم توسط دستگاه قابل اندازه‌گیری است.
  • فضاهای خالی (حفره‌ها): حفره‌ها (مانند تونل‌ها، غارها، اتاقک‌ها) به دلیل تفاوت در چگالی (خلاء یا هوا به جای خاک) و خواص دی‌الکتریک با خاک اطراف، باعث ایجاد ناهنجاری‌های مشخصی در میدان مغناطیسی و الکترومغناطیسی زمین می‌شوند که Rover C4 قادر به شناسایی آن‌هاست.

2. جمع‌آوری و انتقال داده‌ها:

• روش اسکن (Scanning Method): کاربر با حرکت منظم و سیستماتیک (معمولاً در الگوهای موازی یا زیگزاگ) روی منطقه مورد نظر، داده‌ها را در نقاط مختلف جمع‌آوری می‌کند. حسگرها در حین حرکت، هزاران نقطه داده را در هر ثانیه ثبت می‌کنند.
• انتقال بی‌سیم: داده‌های خام جمع‌آوری شده توسط حسگرها، از طریق اتصال بلوتوث (Bluetooth 5.1) به صورت بی‌سیم و لحظه‌ای به یک تبلت یا لپ‌تاپ (که نرم‌افزار تحلیل Visualizer 3D Studio روی آن نصب شده) منتقل می‌شوند. این اتصال بی‌سیم کار با دستگاه را در میدان بسیار راحت می‌کند.

فلزیاب تصویری روور سی 4
فروش فلزیاب و طلایاب در فلزیاب پلاس 09191508724

3. پردازش و تصویرسازی سه‌بعدی (Visualizer 3D Studio):

• پردازش داده‌ها: نرم‌افزار Visualizer 3D Studio قلب سیستم است. این نرم‌افزار، داده‌های خام را تحلیل و پردازش می‌کند. الگوریتم‌های پیچیده به کار رفته در این نرم‌افزار، ناهنجاری‌ها را از نویز محیطی تفکیک می‌کنند.
• بازسازی سه‌بعدی: بر اساس موقعیت مکانی هر نقطه داده (که توسط حسگرهای موقعیت‌یاب داخلی دستگاه و حرکت کاربر مشخص می‌شود)، نرم‌افزار یک مدل سه‌بعدی مجازی از زیر زمین ایجاد می‌کند.
• نمایش گرافیکی: اهداف و ساختارهای زیرزمینی به صورت اشکال سه‌بعدی با رنگ‌های مختلف در این مدل نمایش داده می‌شوند:
  • رنگ‌های خاص برای فلزات آهنی: معمولاً آبی یا سبز.
  • رنگ‌های خاص برای فلزات گرانبها/غیرآهنی: معمولاً قرمز یا طلایی.
  • رنگ‌های خاص برای فضاهای خالی/حفره‌ها: معمولاً بنفش یا آبی تیره.
• تحلیل و اندازه‌گیری: کاربر می‌تواند مدل سه‌بعدی را از زوایای مختلف مشاهده کند، بزرگنمایی کند و با استفاده از ابزارهای نرم‌افزار، اطلاعات دقیقی در مورد:
  • موقعیت دقیق (طول و عرض جغرافیایی) هدف.
  • عمق تقریبی هدف.
  • ابعاد تقریبی (طول، عرض، ارتفاع) هدف.
  • نوع تقریبی هدف (فلز آهنی، فلز غیرآهنی، حفره).

4. تکنولوژی‌های حسگر پیشرفته (SCMI-15-D Sensors):

• دقت بالا (16-bit resolution): این حسگرها قادرند تغییرات بسیار ظریف در میدان مغناطیسی را با دقت 16 بیتی ثبت کنند که این امر به تولید تصاویر سه‌بعدی با وضوح بالا و تشخیص اهداف کوچک‌تر کمک می‌کند.
• حساسیت بالا: سنسورها به گونه‌ای طراحی شده‌اند که به مواد معدنی خاک و ذرات کوچک فلزی (مانند میخ‌های سطحی) کمتر حساس باشند، اما به ناهنجاری‌های ناشی از اهداف بزرگتر و عمیق‌تر به خوبی واکنش نشان دهند. این به کاهش سیگنال‌های کاذب کمک می‌کند.
• LED Orbit در پروب‌ها: پروب‌های Standard و Super Sensor مجهز به یک “مدار LED” هستند. این LEDها در حین اسکن، با رنگ‌های مختلف (مثلاً قرمز برای فلز، آبی برای حفره) به صورت بصری و لحظه‌ای، نوع ناهنجاری را به کاربر نشان می‌دهند. این یک تفکیک اولیه و سریع را در میدان فراهم می‌کند، حتی قبل از اینکه داده‌ها به تبلت منتقل شوند.

5. قابلیت‌های چند حالته (Multi-Mode Operations):

Rover C4 علاوه بر اسکن سه‌بعدی، دارای حالت‌های عملیاتی دیگری نیز هست که هر کدام از تکنولوژی‌های حسگر بهینه‌شده استفاده می‌کنند:

• Magnetometer (مغناطیس‌سنج): در این حالت، دستگاه به عنوان یک مغناطیس‌سنج دقیق عمل می‌کند و عمدتاً برای شناسایی و حذف فلزات آهنی سطحی (مانند میخ‌ها، زباله‌های آهنی) قبل از اسکن سه‌بعدی استفاده می‌شود. این کار به پاک‌سازی منطقه و بهبود کیفیت اسکن اصلی کمک می‌کند.
• Pinpointer (نقطه‌زن): این حالت برای تعیین دقیق موقعیت یک هدف کشف شده طراحی شده است. با استفاده از این حالت، کاربر می‌تواند محل دقیق حفاری را با دقت بیشتری مشخص کند.
• Mineral Scan (اسکن مواد معدنی): این حالت به طور خاص برای شناسایی ذخایر طلای طبیعی (رگه‌های طلا، کانی‌های طلا) و مواد معدنی با ارزش طراحی شده است. از سنسورها و الگوریتم‌های خاصی برای تشخیص امضای مغناطیسی این مواد استفاده می‌کند.
